概述

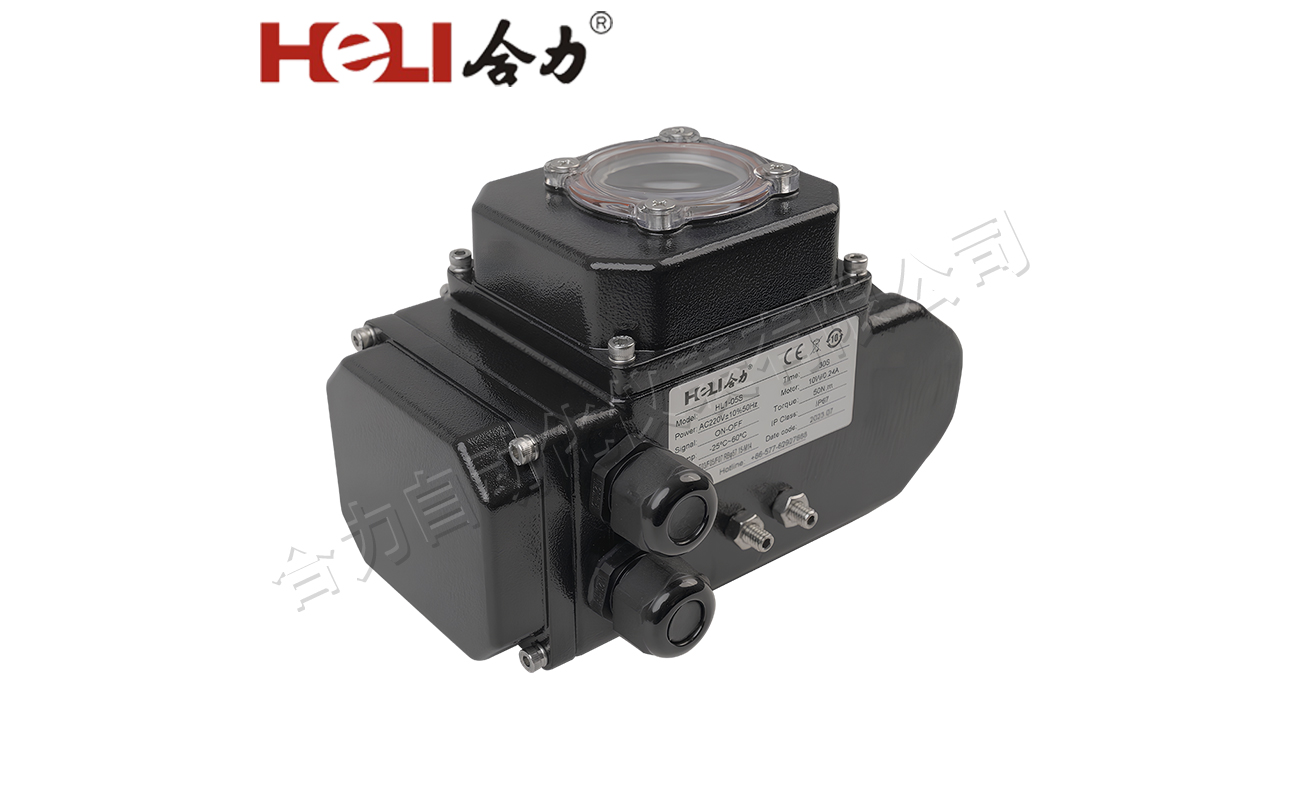

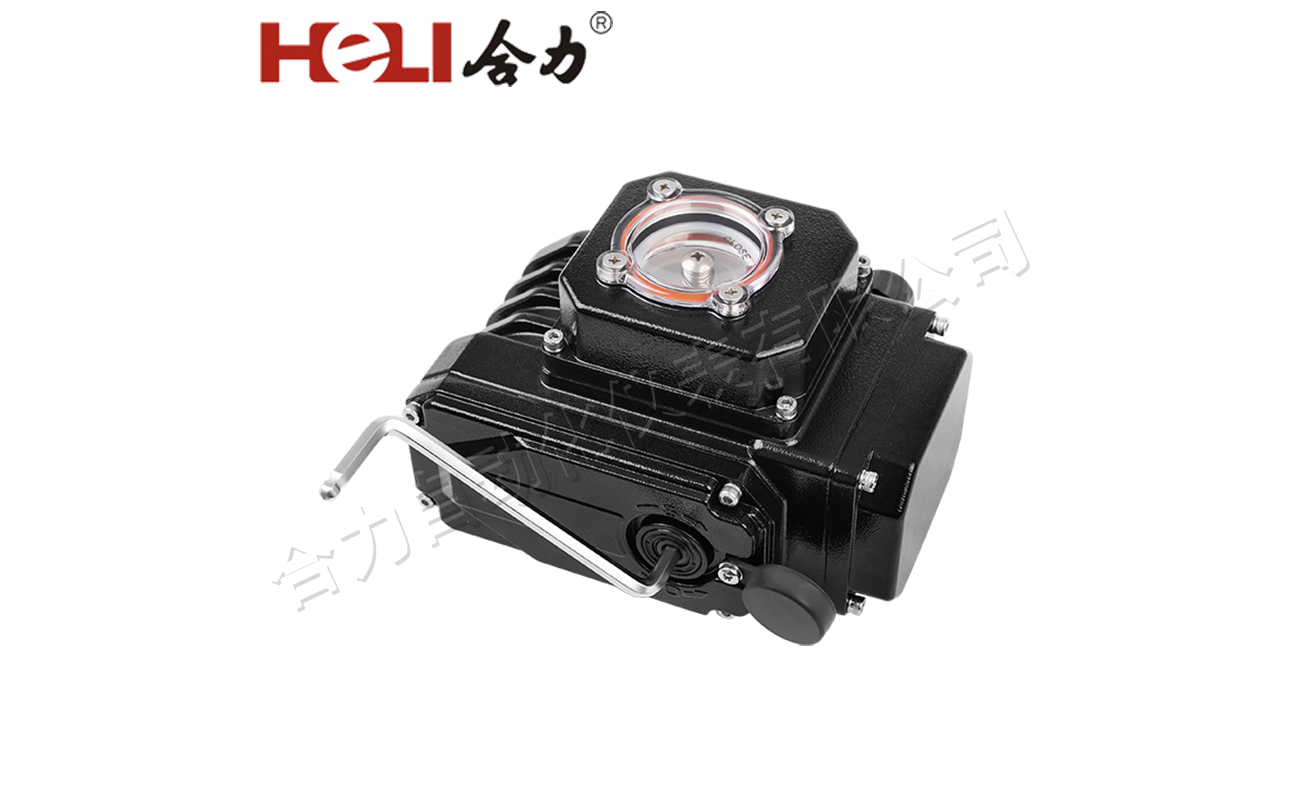

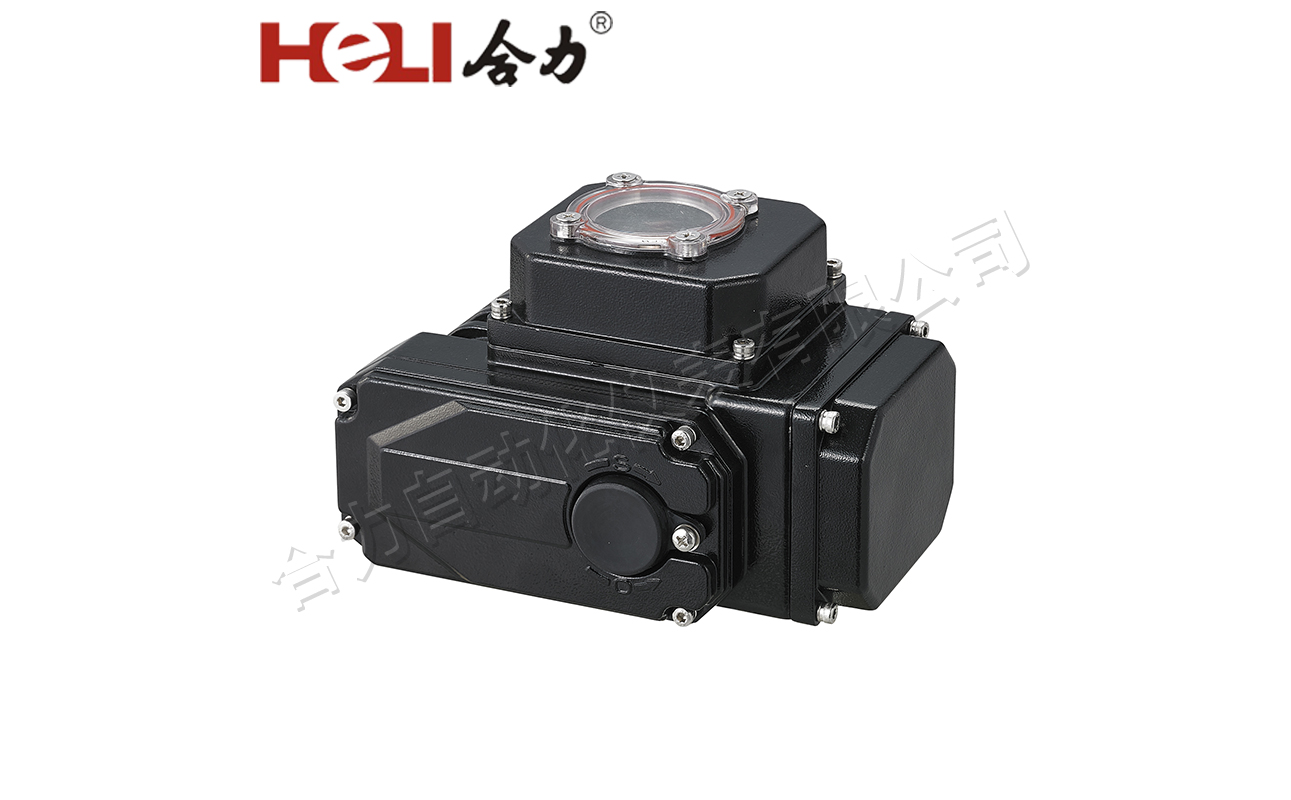

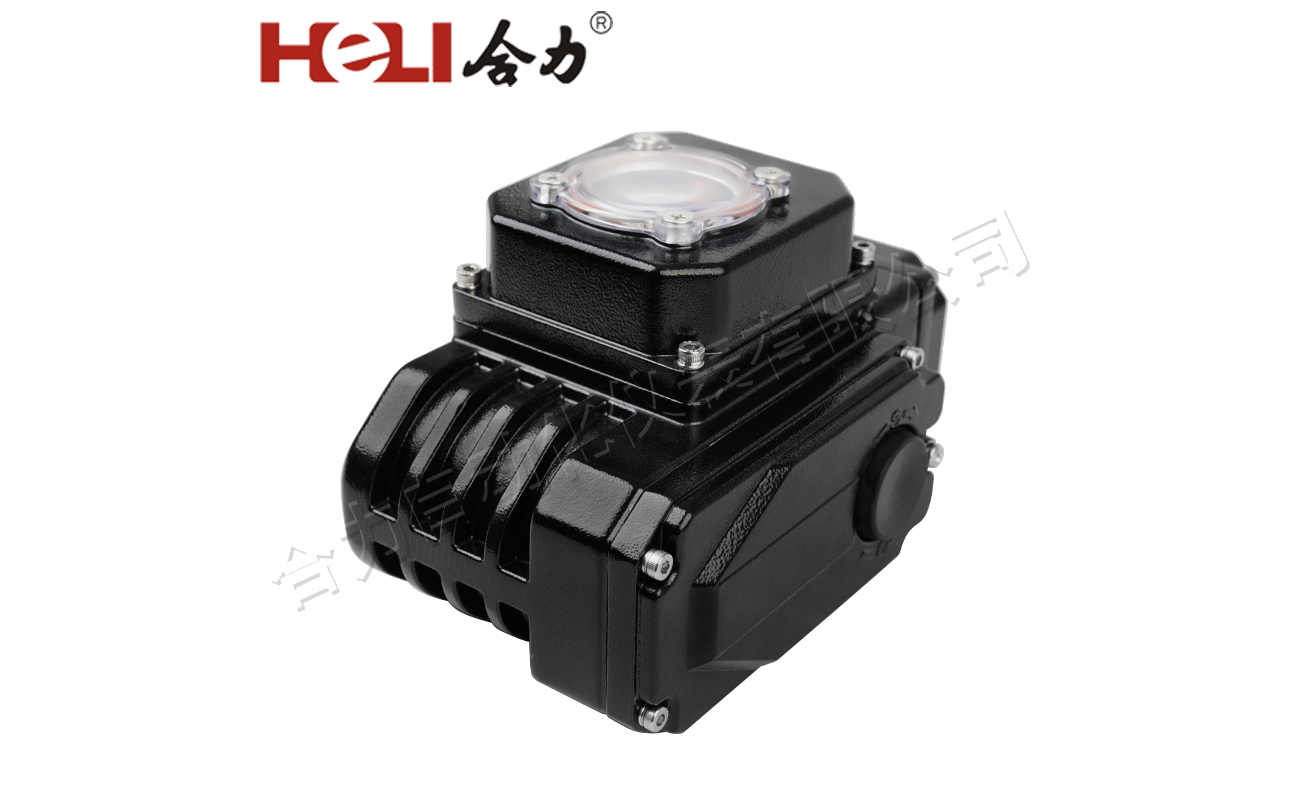

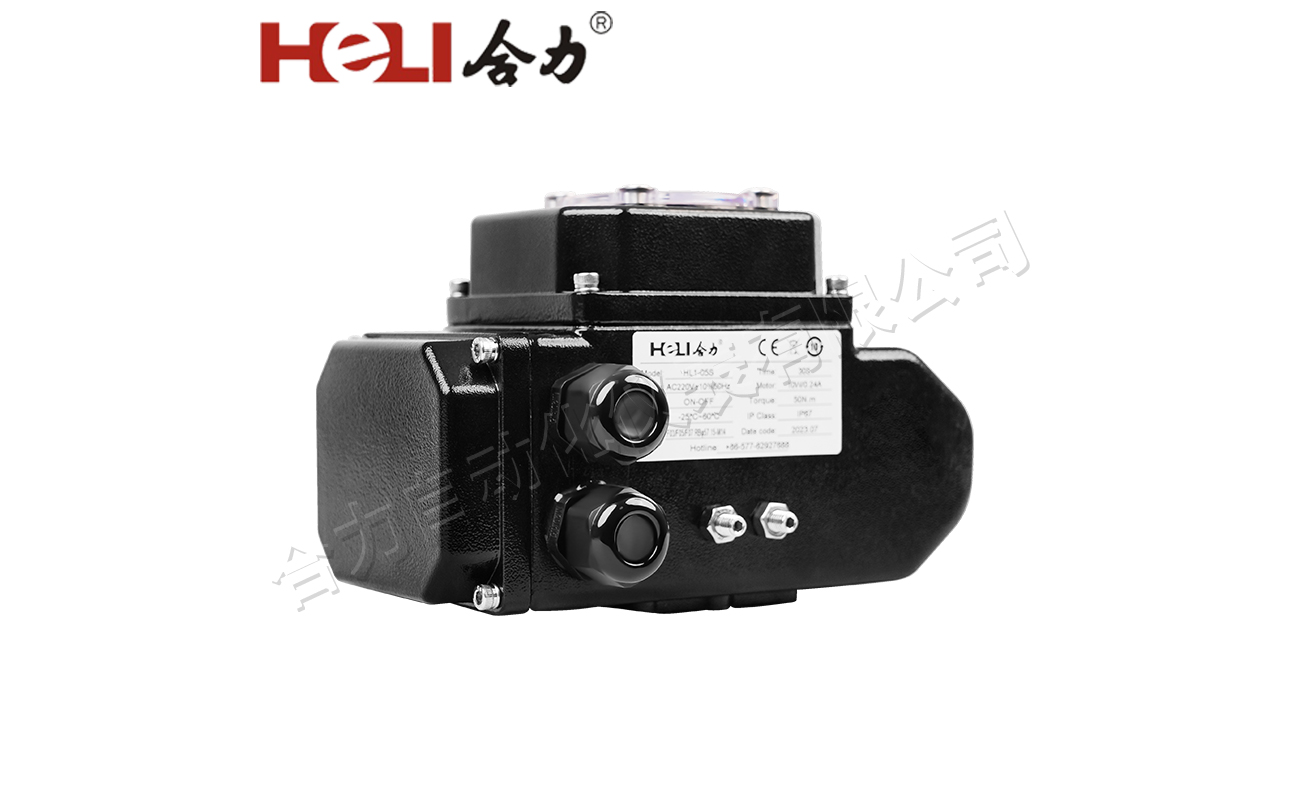

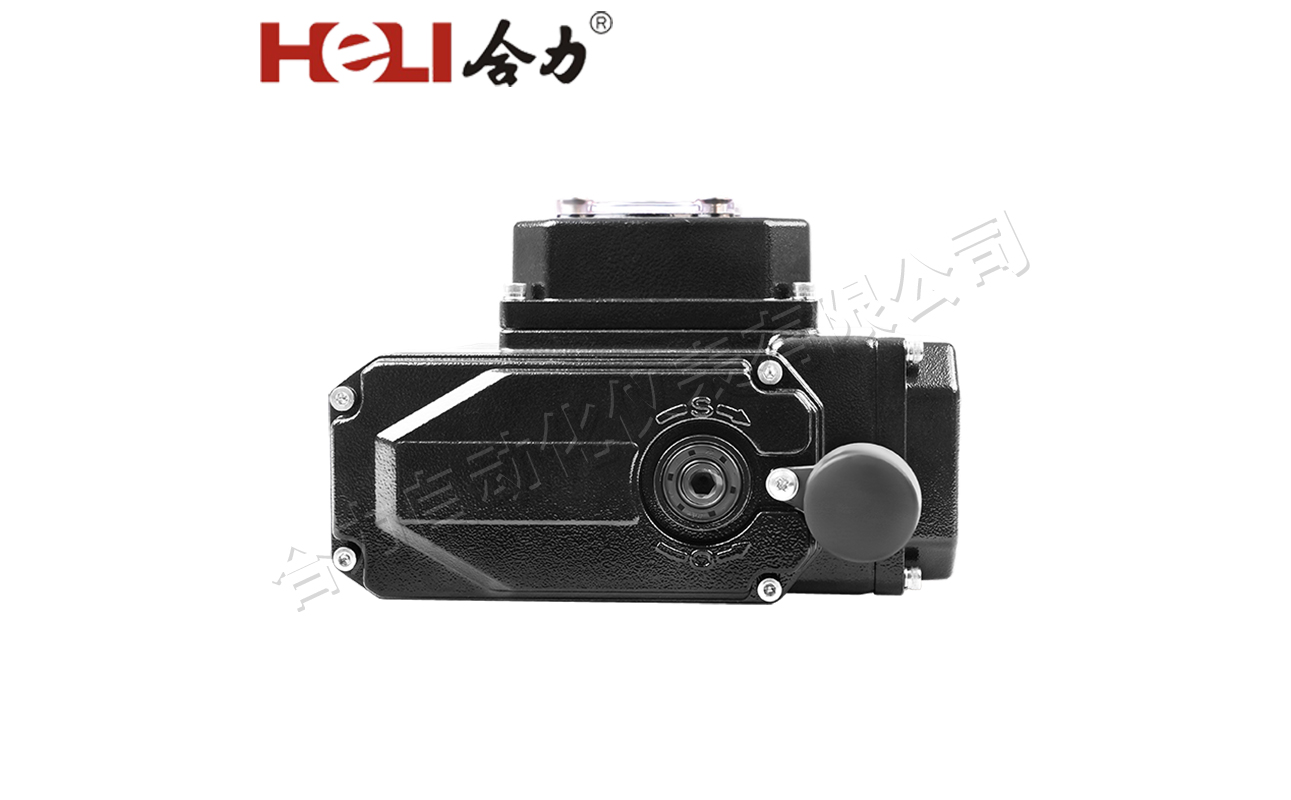

HL系列电动执行器,采用蜗轮蜗杆传动机构,结构紧凑,自锁性高,并拥有极佳的耐候性和抗震性,产品具有电气与机械双重限位,防止超程。安装尺寸符合IS05211标准,适用于蝶阀,球阀,风阀,旋塞阀等各种阀门,广泛运用于楼宇/公共建筑城市管网等系统。
特性
扭矩范围:50Nm-6000Nm
独立接线腔
体积小,结构紧凑,方便安装
90度回转启闭迅速
简单高效的机械结构具有自锁且传动精度高
功能强劲,多种控制信号与反馈信号供选择
IP67高防护等级(可选P68)
内置防潮加热除湿器,防止冷凝
模组化设计,易于拆装及维修
参数
扭矩范围 | 50-6000Nm |
供电电压 | AC24V/220V/380V..(±10%)DC12V/24V/48V.(±10%) |
频率 | 50/60Hz(±5%) |
行程角度 | 0-90° |
行程/辅助开关 | 2xSPDT,250VAC 5A |
电缆接口 | 开关型:1-M20x1.5 |
调节型:2-M20x1.5 | |
连接法兰 | ISO5211 |
位置指标 | 机械刻度指示(选配3D双色刻度凸盖指示) |
手动装置 | 手柄(选配手轮) |
防护等级 | IP67(选配IP68,15米-72小时) |
工作环境 | 环境温度-25℃至70℃(选配-40℃至70℃) |
环境温度不大于95% | |
防结露装置 | 内置防潮加热器 |
过热保护 | 电机内置过热保护,启动温度125℃(±5%) |
断电状态 | 断电保位 |
断信号状态 | 4-20mA/2-10V断信号全开/全关可调(出厂默认断信号保位) |
0-10V断信号全关 | |
工作制 | 开关型:S2-15分钟; 调节型:S4-50% |
过力矩保护 | 选配 |
电机 | 鼠笼式异步电机,绝缘等级F级(可选配H级) |
噪音 | ≤70dB(A)-1M |
机械参数
型号 | 扭矩 (N.m) | 输出轴 (mm) | 安装法兰 ISO5211 | 参考重量 (KG) |
HL1-05 | 50 | 14*14 | F03/F05/F07 | 3 |
HL2-10 | 100 | 17*17 | F05/F07 | 4 |
HL2-16 | 160 | 17*17 | F05/F07 | 4.5 |
HL3-25 | 250 | 22*22 | F07/F10/F12 | 9 |
HL3-40 | 400 | 22*22 | F07/F10/F12 | 9.5 |
HL3-60 | 600 | 27*27 | F07/F10/F12 | 9.5 |
HL4-100 | 1000 | 27*27 | F12 or F10/F14 | 14.5 |
HL4-160 | 1600 | 36*36 | F12 or F10/F14 | 14.5 |
HL4-200 | 2000 | 36*36 | F12 or F10/F14 | 14.5 |
HL5-250 | 2500 | 36*36 | F14 or F12/F16 | 24.9 |
HL5-300 | 3000 | 36*36 | F14 or F12/F16 | 24.9 |
HL6-400 | 4000 | 46*46 | F16 or F25 | 43.5 |
HL6-600 | 6000 | 46*46 | F16 or F25 | 57.1 |
电气性能参数
1PH
型号 | 扭矩 (N.m) | 时间 (Sec/0-90°) | 电机功率 (W) | 110VAC电流(A) | 220VAC电流(A) | ||
运行 | 堵转 | 运行 | 堵转 | ||||
HL1-05 | 50 | 30 | 10 | 0.45 | 0.67 | 0.24 | 0.31 |
HL2-10 | 100 | 20 | 30 | 0.65 | 0.96 | 0.35 | 0.45 |
HL2-16 | 160 | 30 | 30 | 0.65 | 0.96 | 0.35 | 0.45 |
HL3-25 | 250 | 30 | 40 | 0.72 | 1.41 | 0.38 | 0.71 |
HL3-40 | 400 | 30 | 60 | 1.0 | 1.74 | 0.5 | 0.95 |
HL3-60 | 600 | 30 | 90 | 1.5 | 2.62 | 0.75 | 1.48 |
HL4-100 | 1000 | 30 | 150 | 3 | 5.92 | 1.5 | 2.87 |
HL4-160 | 1600 | 50 | 150 | 3 | 5.92 | 1.5 | 2.87 |
HL4-200 | 2000 | 60 | 150 | 3 | 5.92 | 1.5 | 2.87 |
HL5-250 | 2500 | 50 | 200 | 3.9 | 7.24 | 1.9 | 3.05 |
HL5-300 | 3000 | 60 | 200 | 3.9 | 7.24 | 1.9 | 3.05 |
HL6-400 | 4000 | 100 | 200 | 4.1 | 7.13 | 2.1 | 3.17 |
HL6-600 | 6000 | 150 | 200 | 4.1 | 7.13 | 2.1 | 3.17 |
DC
型号 | 扭矩 (N.m) | Time (Sec/0-90°) | 电机功率 (W) | 110VAC电流(A) | 220VAC电流(A) | ||
运行 | 堵转 | 运行 | 堵转 | ||||
HL1-05 | 50 | 20 | 15 | 1.1 | 2.6 | 0.7 | 1.5 |
HL2-10 | 100 | 15 | 25 | 1.7 | 2.7 | 0.8 | 1.6 |
HL2-16 | 160 | 20 | 25 | 1.7 | 2.7 | 0.9 | 1.6 |
HL3-25 | 250 | 15 | 40 | 4.0 | 6.5 | 2.1 | 5.3 |
HL3-40 | 400 | 15 | 60 | 6.8 | 10.3 | 3.6 | 5.3 |
HL3-60 | 600 | 15 | 90 | 9.5 | 15.8 | 4.6 | 6.5 |
HL4-100 | 1000 | 30 | 90 | 9.5 | 16.4 | 4.6 | 6.5 |
HL4-160 | 1600 | 30 | 120 | 15 | 27 | 8 | 10.3 |
HL4-200 | 2000 | 30 | 150 | 18 | 27 | 10 | 15.8 |
3PH
型号 | 扭矩 (N.m) | Time (Sec/0-90°) | 电机功率 (W) | 110VAC电流(A) | 220VAC电流(A) | ||
运行 | 堵转 | 运行 | 堵转 | ||||
HL1-05 | 50 | 30 | 10 | 0.11 | 0.13 | 0.1 | 0.12 |
HL2-10 | 100 | 20 | 30 | 0.12 | 0.17 | 0.11 | 0.13 |
HL2-16 | 160 | 30 | 30 | 0.13 | 0.17 | 0.12 | 0.13 |
HL3-25 | 250 | 30 | 40 | 0.18 | 0.25 | 0.17 | 0.23 |
HL3-40 | 400 | 30 | 60 | 0.25 | 0.49 | 0.23 | 0.47 |
HL3-60 | 600 | 30 | 90 | 0.3 | 0.49 | 0.27 | 0.47 |
HL4-100 | 1000 | 30 | 150 | 0.67 | 1.31 | 0.59 | 1.11 |
HL4-160 | 1600 | 50 | 150 | 0.67 | 1.31 | 0.59 | 1.11 |
HL4-200 | 2000 | 60 | 150 | 0.67 | 1.31 | 0.59 | 1.11 |
HL5-250 | 2500 | 50 | 200 | 0.9 | 1.76 | 0.79 | 1.54 |
HL5-300 | 3000 | 60 | 200 | 0.9 | 1.76 | 0.79 | 1.54 |
HL6-400 | 4000 | 100 | 200 | 0.9 | 1.76 | 0.79 | 1.54 |
HL6-600 | 6000 | 150 | 200 | 0.9 | 1.76 | 0.79 | 1.54 |
外观尺寸
型号 | A | B | C | D | E | H | T | G | ΦI | J |
HL1-05 | 115 | 26 | 71 | 180 | 87 | 121 | 26 | 9*9 11*11 14*14 | 36 50 70 | 4-M5 4-M6 4-M8 |
HL2-10 | 125 | 26 | 83 | 220 | 105 | 140 | 35 | 11*11 14*14 17*17 | 50 70 | 4-M6 4-M8 |
HL2-16 | 125 | 26 | 83 | 220 | 105 | 140 | 35 | |||
HL3-25 | 168 | 26 | 104 | 294 | 140 | 160 | 45 | 17*17 22*22 27*27 | 70 102 125 | 4-M8 4-M10 4-M12 |
HL3-40 | 168 | 26 | 104 | 294 | 140 | 160 | 45 | |||
HL3-60 | 168 | 26 | 104 | 294 | 140 | 160 | 45 | |||
HL4-100 | 193 | 26 | 124 | 315 | 145 | 195 | 50 | 22*22 27*27 36*36 | 125 102 140 | 4-M12 4-M10 4-M16 |
HL4-160 | 193 | 26 | 124 | 315 | 145 | 195 | 50 | |||
HL4-200 | 193 | 26 | 124 | 315 | 145 | 195 | 50 | |||
HL5-250 | 242 | 26 | 148 | 341 | 150 | 266 | 61 | 27*27 36*36 | 140 125 165 | 4-M16 4-M12 4-M20 |
HL5-300 | 242 | 26 | 148 | 341 | 150 | 266 | 61 | |||
HL6-400 | 266 | / | 155 | 439 | 189 | 309 | 82 | 36*36 46*46 | 165 254 | 4-M20 8-M16 |
HL6-600 | 266 | / | 155 | 439 | 189 | 309 | 82 |
外观尺寸
型号 | A | B | C | D | E | H | T | G | ΦI | J |
HL1-05 | 144 | 26 | 70.5 | 236 | 87 | 177 | 26 | 9*9 11*11 14*14 | 36 50 70 | 4-M5 4-M6 4-M8 |
HL2-10 | 151 | 26 | 82.5 | 275 | 105 | 178 | 35 | 11*11 14*14 17*17 | 50 70 | 4-M6 4-M8 |
HL2-16 | 151 | 26 | 82.5 | 275 | 105 | 178 | 35 | |||
HL3-25 | 176 | 26 | 104 | 336 | 140 | 197 | 45 | 17*17 22*22 27*27 | 70 102 125 | 4-M8 4-M10 4-M12 |
HL3-40 | 176 | 26 | 104 | 336 | 140 | 197 | 45 | |||
HL3-60 | 176 | 26 | 104 | 336 | 140 | 197 | 45 | |||
HL4-100 | 210 | 26 | 124 | 359 | 145 | 202 | 50 | 22*22 27*27 36*36 | 125 102 140 | 4-M12 4-M10 4-M16 |
HL4-160 | 210 | 26 | 124 | 359 | 145 | 202 | 50 | |||
HL4-200 | 210 | 26 | 124 | 359 | 145 | 202 | 50 | |||
HL5-250 | 250 | 26 | 147.5 | 422 | 150 | 266 | 61 | 27*27 36*36 | 140 125 165 | 4-M16 4-M12 4-M20 |
HL5-300 | 250 | 26 | 147.5 | 422 | 150 | 266 | 61 | |||
HL6-400 | 266 | 26 | 155 | 515 | 189 | 309 | 82 | 36*36 46*46 | 165 254 | 4-M20 8-M16 |
HL6-600 | 266 | 26 | 155 | 515 | 189 | 309 | 82 |
电路接线图
S型:基本开关型(单相电源) | |
端子接线说明: 1、端子1接电源零线 2、电源相线与端子2接通时为“开”运行,至行程开关0LS动作后停止,同时端子2与端子4接通: 3.、电源相线与端子3接通时为“关”运行,至行程开关CLS动作后停止,同时端子3与端子5接通 4、端子7为无源信号触点公共端,"开”运行到位时与端子8接通,“关”运行到位时与端子9接通 5、端子10为加热除湿器接线端 6、端子B为电位器动臂 7、端子A为电位器低端,端子AB之间阻值随"开"方向运行时增大 8、端子C为电位器高端,端子B、C之间阻值随"开"方向运行时减少 注意: 1、不能将两台或两台以上电动装置并联使用,否则可能会出现开关不到位或电机过热现象: 2、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3触发。 | |
A型:基本调节型(单相电源) | |
接线说明: 1、“电源”输入端的“N"接零线,“L"接相线; 2、“IN”端的“+”接输入信号的正极,“一”接输入信号的负极 3、"OUT”端的”+”接输出信号的正极,“一”接输出信号的负极。 4、"Heater'”端为加热除湿端。 注意 1、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3°触发。 | |
S型:基本开关型(三相电源) | |
端子接线说明: 1、端子1、2、3接经过倒相电路后的三相电源: 2、端子4为控制电路的公共端: 3、端子5为“开”运行控制,至行程开关0LS动作后,端子5与端子4断开: 4、端子6为“关”运行控制,至行程开关CLS动作后,端子6与端子4断开 5、端子7为无源信号触点公共端,“开”运行到位时与端子8接通,“关“运行到位时与端子9接通: 6、端子10为加热除湿器接线端。 7、端子B为电位器动臂 8、端子A为电位器低端,端子A、B之间阻值随开方向运行时增大 9、端子C为电位器高端,端子B、C之间阻值随开"方向运行时减少 注意: 1、三相电源存在相序问题,刚开始调试使用时,要保证行程开关能正确控制电动装置的开和关,否则会造成电动装置失控和损坏电动装置: 2、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3触发。 | |
S型:基本开关型(直流电源) | |
端子接线说明 1、端子1接电源正极,端子2接电源负极时,“开”方向运行,至行程开关0LS动作后停止,同时端子1与端子3接通: 2、端子1接电源负极,端子2接电源正极时,“关”方向运行,至行程开关CLS动作后停止,同时端子2与端子4接通 3、端子6为无源信号触点公共端,“开”运行到位时与端子7接通,“关”运行到位时与端子8接通 4、端子9、10为加热除湿器接线端 5、端子B为电位器动臂: 6、端子A为电位器低端,端子A、B之间阻值随"开"方向运行时增大: 7、端子C为电位器高端,端子B、C之间阻值随开“方向运行时减少。 注意: 1、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3°触发。 | |
A TYPE:Basic modulating type(DC) | |
接线说明 1、“电源”输入端的“+”接电源正极,“一”接电源负极; 2、“IN”端的“+”接输入信号的正极,“一”接输入信号的负极: 3、“OUT”端的“+”接输出信号的正极,“一”接输出信号的负极 4、“Heater”端为加热除湿端。 注意 1、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3°触发。 |
注:线框内为电动装置内部接线,右边部分仅供用户配线参考。不能将二台或数台电动装置的动力线并联:不能用同一接点去控制二台或数台电动装置,否则会造成失控和电机过热。
温馨提示:常规接线图或其它特殊功能接线图,都会贴在产品接线盖的内壁上。
说明:
1、“ESD”出厂值为SP,紧急停动用户根据需要可设为紧急开阀或紧急关阀
2、菜单内高级设置的远控方式CC设为H,为开关量控制
3、菜单内高级设置的远控方式CC设为'C',为模拟量4-20mA控制。
